Détection de réseaux enterrés
Détection de réseaux

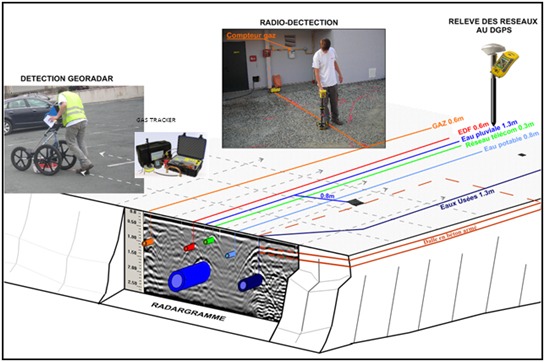

En amont de projet ou en phase de réalisation d’un chantier, Géotop-réseaux identifie avec précision les réseaux enterrés à l’aide de plusieurs techniques complémentaires : par géo-radar et par induction.
Ces techniques sont non intrusives (il n’y a pas d’intervention dans le sol pour d’accéder à la conduite) et non destructrices. Le non-repérage d’une canalisation ou sa mauvaise localisation peuvent conduire à l’utilisation de moyens de terrassement inadaptés, ou à l’absence de mesures de prévention, et mettre en danger les hommes et les machines ainsi que les infrastructures existantes.
Gage de réussite, Géotop-Réseaux met au service des acteurs de travaux publics, MOE, MOA, concessionnaires et entreprises de TP son matériel de pointe et ses techniques d’identification d’ouvrages souterrains.
LA LOCALISATION PAR INDUCTION :
LOCALISER ET SUIVRE LES RÉSEAUX AVEC PRÉCISION

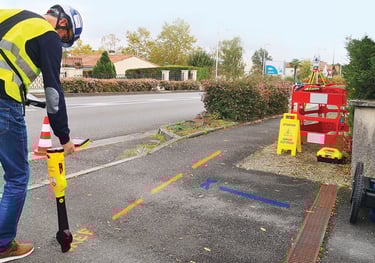

Technique complémentaire au géo-radar, la localisation par induction est une méthode de recherche par champs électromagnétiques de réseaux métalliques. Un générateur induit un câble avec une fréquence définie, ce qui permet au technicien de déterminer avec exactitude la position et le cheminement de la canalisation induite, au moyen du récepteur couplé.
Le matériel utilisé par Géotop-Réseaux mesure automatiquement la profondeur des réseaux localisés. Le couplage du matériel avec un récepteur GPS permet de réaliser la cartographie complète des réseaux : électrique, télécommunication, éclairage publique, signalisation, gaz acier, etc. En associant une aiguille traçante à cette technique, nous sommes dans la capacité de repérer les infrastructures telles que la fibre optique, l’assainissement, les fourreaux vides, etc.
LA DÉTECTION PAR GÉO-RADAR :
RAPIDE, PRÉCIS ET FIABLE

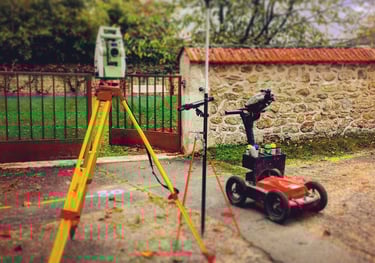

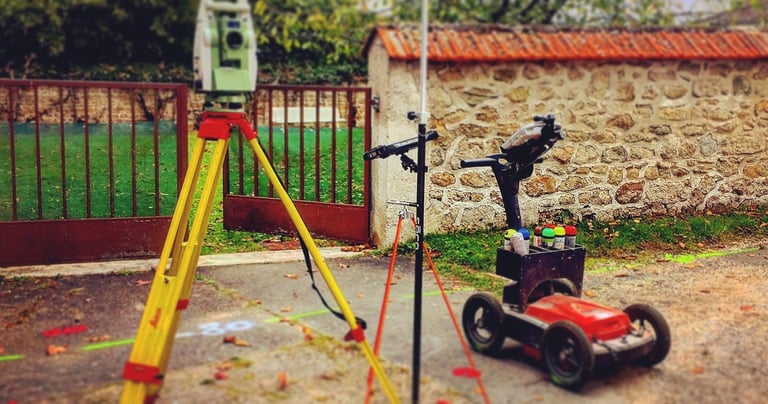

La détection de réseaux enterrés par géo-radar permet d’identifier les ouvrages souterrains jusqu’à 3 mètres de profondeur, qu’ils soient plastiques (branchements…), électriques ou en béton (réseaux d’eaux usées ou pluviales…). Lorsque le géo-radar passe le long de la chaussée, les ouvrages existants apparaissent sur l’écran grâce aux ondes électromagnétiques qui sont réfléchies. Le technicien marque au sol l’intégralité du réseau identifié et ses informations (côtes, profondeur…) à l’aide de différentes couleurs normalisées. Le géomètre reprend ensuite les positions tracées pour un recollement sur plan.
En faisant appel à la détection par géo-radar, vous limitez le risque d’erreur : c’est une solution précise dont la valeur est reconnue.
GEOTOP RÉSEAUX : L’expertise certifiée au cœur des infrastructures
« Rendre l’invisible mesurable. Sécuriser vos projets avec une précision absolue. »
Depuis plus de 13 ans, GEOTOP RÉSEAUX est le partenaire stratégique des gestionnaires de réseaux et des aménageurs. Spécialistes de la Classe A, nous intervenons sur des chantiers d’envergure pour des acteurs majeurs comme ENEDIS, le SMEPS ou le SMAS, garantissant une fiabilité métrique totale avant toute intervention au sol.
🛠 Un arsenal technologique de pointe
Nous ne nous contentons pas de détecter ; nous cartographions le sous-sol avec les outils les plus performants du marché.
Détection Haute Précision (Sols & Réseaux)
Électromagnétisme : Utilisation des localisateurs vLoc3-Pro 5000 et RD 8100 pour un repérage précis des réseaux conducteurs.
Géoradar GSSI (300/800 MHz) : Détection non-intrusive des réseaux non-conducteurs (PVC, PEHD, béton) et analyse stratigraphique.
Sondages & Aiguilles : Exploration des fourreaux et réseaux complexes jusqu’à 9 mètres de profondeur.
Géoréférencement & Mobilité Terrain
Topographie Robotisée : Levés millimétriques avec nos stations Leica TS13.
GNSS Centimétrique : Récepteurs Hi-Target V200 et Leica GG04 pour un positionnement temps réel via le réseau ORPHEON.
Flux Digital Direct : Nos équipes sont équipées de tablettes durcies Panasonic embarquant Land2Map et Geovisual. Vos plans sont dessinés en direct sur le terrain,
éliminant tout risque d'erreur de saisie.
Pourquoi choisir GEOTOP RÉSEAUX ?
Expertise Confirmée : Un savoir-faire reconnu par ENEDIS et les collectivités pour la gestion de chantiers complexes.
Certification & Sécurité : Prestataire certifié en détection et géoréférencement et habilité pour toutes les situations (AIPR, H2B2V, ADNT3002/3003).
Livrables SIG/BIM : Fourniture de fichiers (DWG, SHP, fiches de détection) conformes aux exigences réglementaires les plus strictes.
Réactivité Record : Une structure agile capable de mobiliser des moyens techniques lourds en un temps réduit.
Sécurisez vos infrastructures avec GEOTOP RÉSEAUX.
